DODAL TECHNOLOGII PRO

Čistý vzduch pro výuku tradičního řemesla.

Odsávání prachu v učebně, kde se studenti seznamují s prací na tkalcovských stavech.

Projekt spolufinancovaný Evropskou unií

Technické řešení bylo součástí úpravy specializovaného výukového prostoru UHK.

Univerzita Hradec Králové ↗

VÝUKA URČILA PODOBU ŘEŠENÍ

Prach odvést. Prostor zachovat.

Tkalcovské stavy potřebují volný pracovní prostor a současně účinné zachycení prachu v místech, kde při výuce vzniká. Viditelné potrubí by učebnu zbytečně zatížilo.

Proto vznikl systém skrytý v konstrukci podlahy. Sací štěrbiny jsou připravené přímo u budoucích pracovišť a rozvody respektují konstrukci místnosti i rozmístění výukové technologie.

Koláž tkalcovského stavu, historického interiéru a vstupu do budovy děkanátu UHK — **Zadání investora:** vytvořit účinné odsávání pro výuku tradičního řemesla a současně respektovat charakter historické budovy.

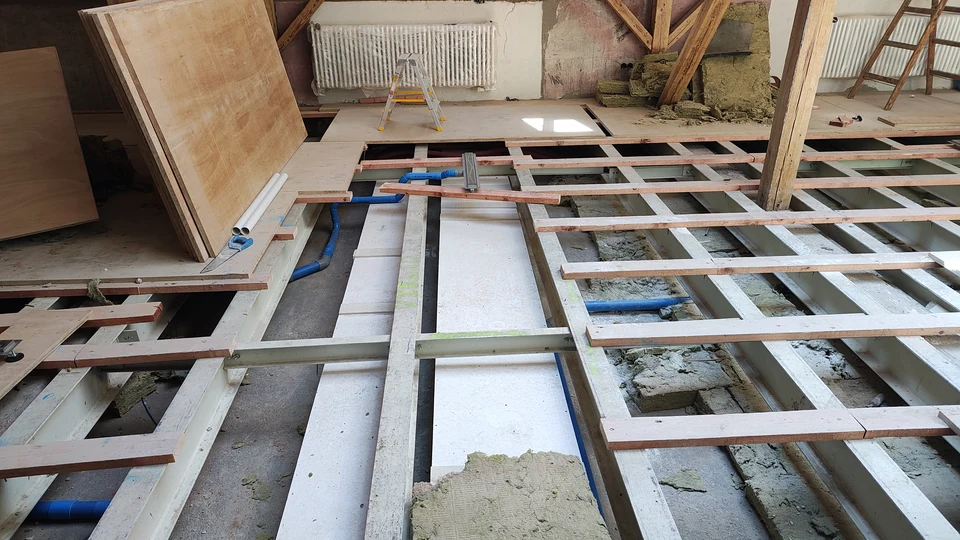

Učebna UHK během instalace rozvodů odsávání do konstrukce podlahy — Učebna během stavby: potrubní síť mizí pod novou podlahou.

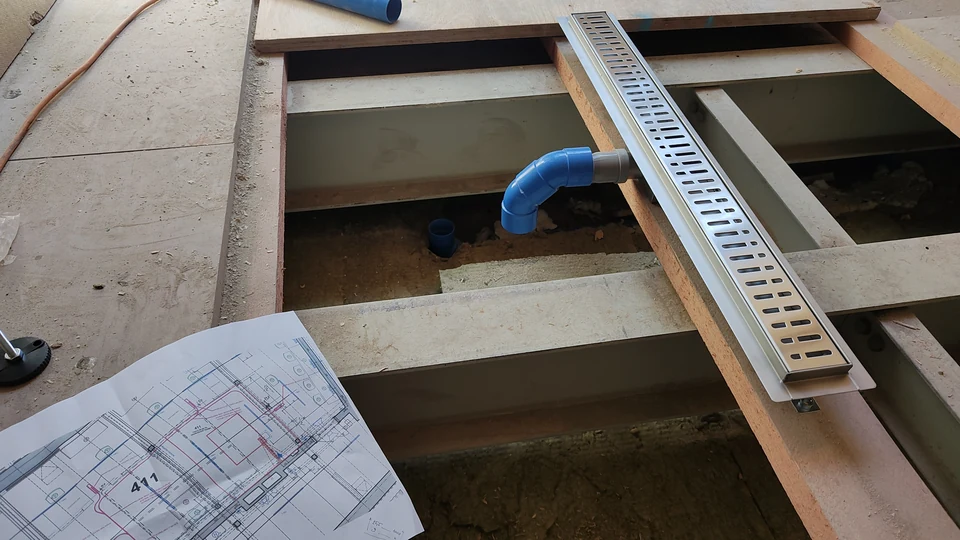

Realizační výkres a napojení podlahové sací štěrbiny — Každé odběrné místo navazuje na realizační výkres.

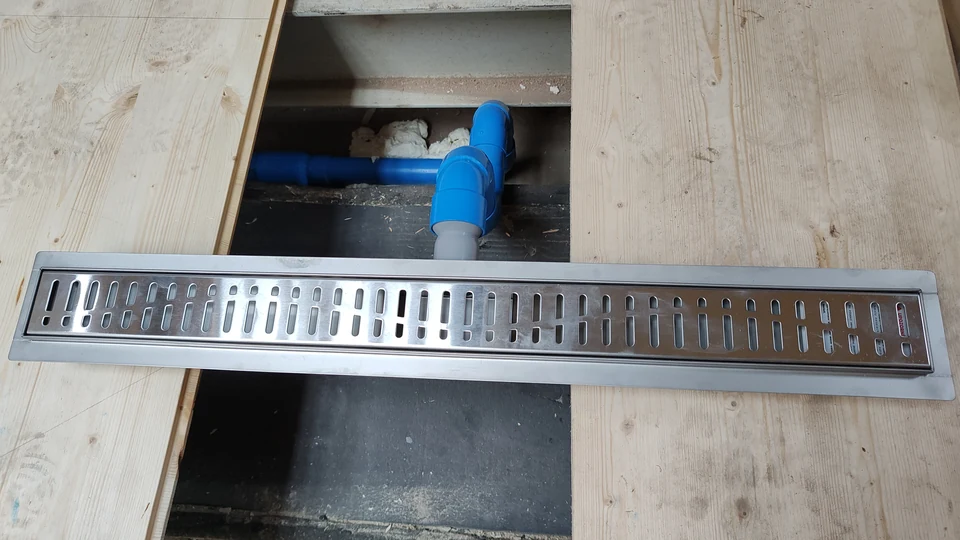

Detail nerezové podlahové sací štěrbiny v učebně — Nerezová sací štěrbina zůstává přístupná v úrovni podlahy.

TECHNOLOGIE, KTERÁ NERUŠÍ PROSTOR

Rozvody ukryté pod podlahou.

Modré potrubní větve byly vedené mezi nosnou konstrukcí ještě před uzavřením podlahy. Výsledkem je volná učebna bez dodatečných tras na stěnách a přesně připravená odběrná místa u jednotlivých stavů.

Potrubní rozvody odsávání vedené pod podlahou učebny UHK — Trasy byly sladěné s nosníky, skladbou podlahy i polohou pracovišť.

OD VÝKRESU K PŘESNÉMU DETAILU

Sání přímo tam, kde prach vzniká.

Dlouhé podlahové štěrbiny vytvářejí odběrné místo podél pracovního prostoru tkalcovského stavu. Jejich polohu neurčil katalog, ale skutečné uspořádání učebny a způsob výuky.

Podlahová sací štěrbina s potrubním napojením a výkresem — Montážní detail ověřený přímo podle výkresové dokumentace

Osazená podlahová sací štěrbina před dokončením podlahy — Odběrné místo před uzavřením konstrukce podlahy

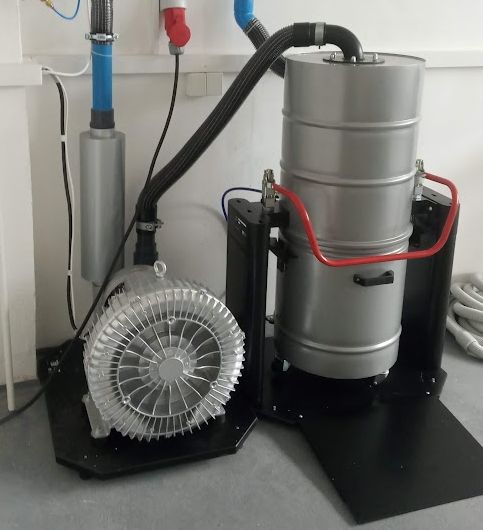

Sací turbína a kovový separátor v technologickém zázemí realizace UHK — Technologická sestava v zázemí realizace.

TECHNOLOGICKÉ ZÁZEMÍ UHK

Síla v zázemí.
Čistý prostor pro výuku.

Turbína a separátor tvoří srdce centrálního odsávání. Každá část má svůj úkol — od vytvoření podtlaku až po zachycení odsátých nečistot.

Sací turbína
Vytváří podtlak potřebný pro odsávání a dopravu nečistot potrubím.
Separátor
Odděluje odsáté nečistoty od proudu vzduchu a soustřeďuje je do sběrné nádoby.

HUSKY PRO 5,0 · PARAMETRY DLE VÝROBCE

Výkon motoru: 5,5 kW
Třída účinnosti motoru: IE3
Třífázové napájení: 380–400 V

Konkrétní provedení sestavy se volí podle projektu. Podklady výrobce ↗

Reprezentativní vstup do historické budovy Pedagogické fakulty Univerzity Hradec Králové

CVS INSTALL · OD NÁVRHU PO REALIZACI

Řešení, které respektuje místo.

Technologie zůstala skrytá. Historický prostor může dál sloužit výuce tradičního řemesla.

Řešíte prach ve výuce, dílně nebo provozu?

Nejdřív projdeme prostor, zdroje prachu a způsob používání. Potom navrhnu odběrná místa, trasy i potřebné technologické zázemí.
