Dispozice × obsluha
Dosah hadice s ohledem na dveře, nábytek a schodiště. Volba mezi běžnou hadicí a hadicí ve zdi, případně doplňky do kuchyně a technické místnosti.
CVS INSTALL / Pro projektanty a architekty
CVS INSTALL × HUSKY
Vy navrhujete dům.
Já jeho centrální vysávání.
Návrh podle půdorysu zdarma a technické podklady pro váš projekt.
Pomohu vám s rozmístěním zásuvek, trasami potrubí a stavební přípravou. Centrální vysávání tak můžete s investorem vyřešit včas.
Centrální vysávání a WallyFlex · CVS INSTALL
Projekční kanceláře × architekti × stavebníci
Ať se na vysávání
v projektu nezapomene.
Ve fázi návrhu je prostor promyslet dosah hadice, umístění jednotky i návaznost na ostatní instalace. Investor se může rozhodnout o přípravě rozvodů nyní a osazení jednotky naplánovat podle postupu stavby.
Jak probíhá návrh a realizace- Podklady pro vaši dokumentaciNávrh rozvodů doplněný legendou, přehledem prvků a technickou zprávou.
- Vazba na ostatní profeseUpřesnění požadavků na prostupy, prostor pro jednotku, napájení a případný výfuk.
- Jeden kontakt od návrhu dálTechnickou konzultaci, nabídku dodávky i možnosti montáže řešíte přímo se mnou.
Co zahrnuje nabídka zdarma
Návrh centrálního vysávání
podle vašeho půdorysu.
Pro rodinný dům připravím návrh rozmístění zásuvek a tras potrubí. Projdeme také místo pro jednotku a způsob používání systému.
Výkres × podklady
Zákres rozvodů, legenda a přehled navržených prvků. Technická zpráva HUSKY je zde k dispozici také v editovatelném Wordu.
Další postup × cena
Podle návrhu připravím nezávaznou kalkulaci dodávky a montáže. Rozsah realizace i termíny si domluvíme samostatně.
Nabídka se týká návrhu centrálního vysávání. Začlenění a ověření podkladů v dokumentaci konkrétní stavby zajišťuje její odpovědný projektant. U bytových domů, provozů a složitějších řešení rozsah spolupráce nejprve domluvíme.
Ukázka zpracování
Váš půdorys.
Konkrétní návrh rozvodů.

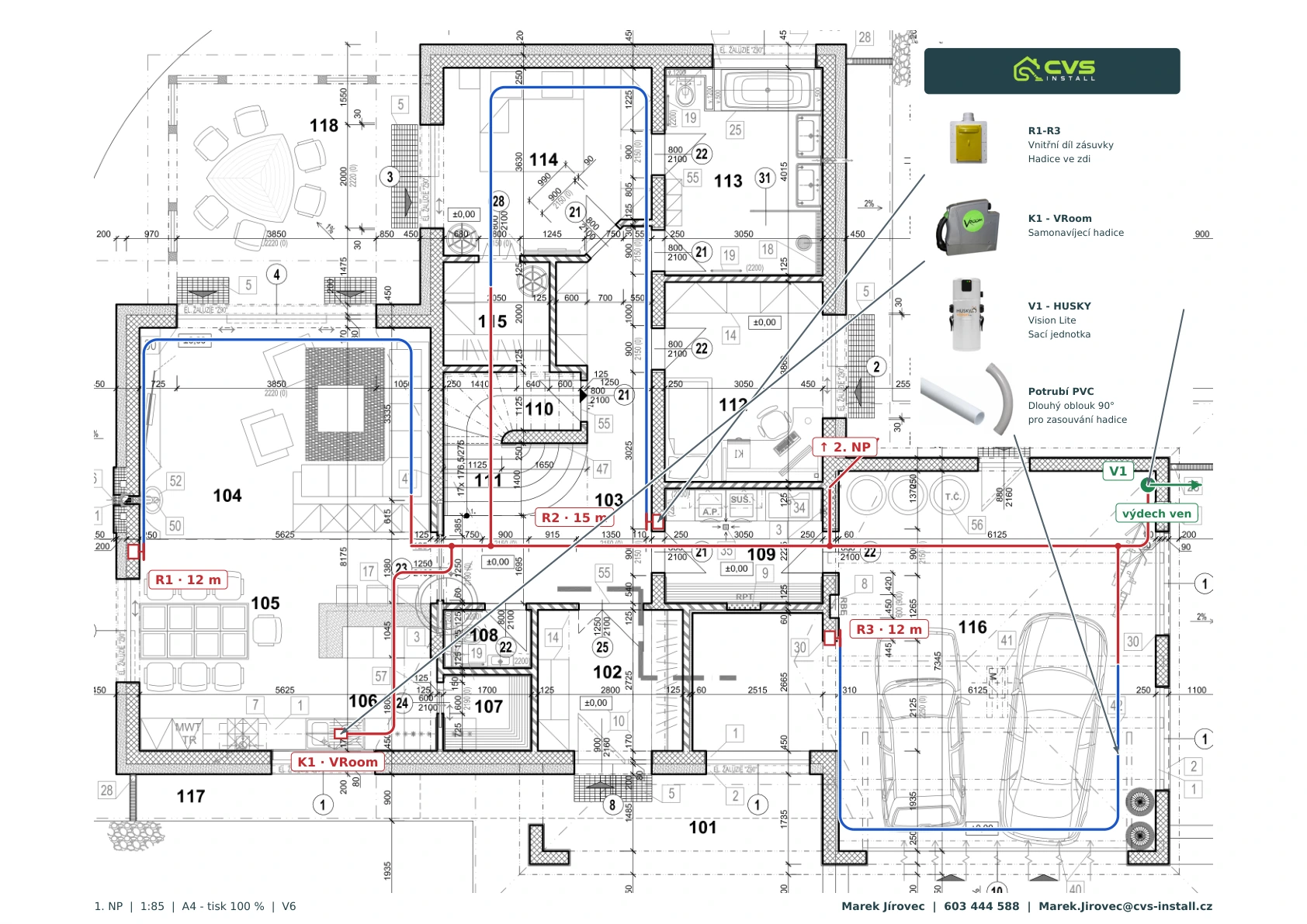

Zákres 1. nadzemního podlaží s hadicemi ve zdi, vývodem pro VRoom a sací jednotkou HUSKY.
Červená: prázdné potrubí · Modrá: úseky se zasunutou hadicí · Zelená: sací jednotka. Kliknutím výkres zvětšíte. Ukázka způsobu zpracování; řešení každé stavby se navrhuje a koordinuje samostatně.
Podklady pro projektanty

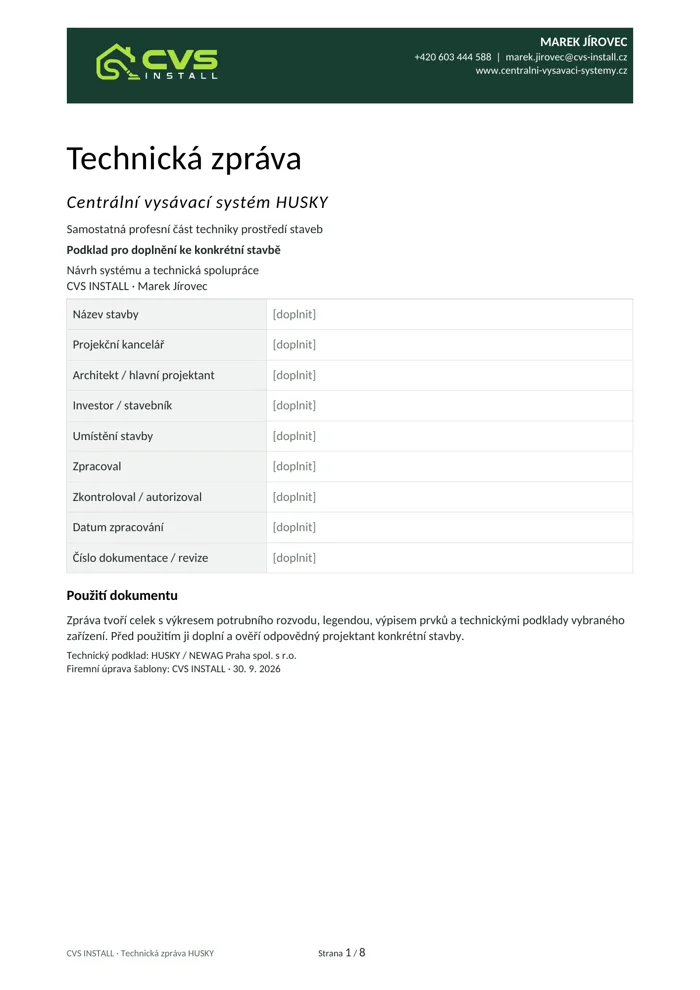

Technická zpráva.
Připravená k doplnění.
Osm stran a dvanáct kapitol: od návrhových zásad a koordinace profesí po montáž, kontroly a předání. Hlavička CVS INSTALL a pole pro údaje konkrétní stavby.
Technická zpráva · PDFPro prohlížení a tisk · 8 stranStáhnout PDFEditovatelná šablona · WordPro doplnění údajů a úpravy projektuStáhnout WordTechnický podklad HUSKY / NEWAG Praha spol. s r.o. Šablona se používá společně s konkrétním výkresem, výpisem prvků a podklady vybraného zařízení po kontrole odpovědným projektantem.
Jak začít spolupráci
Stačí půdorysy a krátká domluva.
Pošlete podklady
Půdorysy všech podlaží s rozměry nebo měřítkem, fázi stavby a kontakt. Pomůže i řez a představa o umístění technické místnosti.
Projdeme možnosti
Domluvíme způsob úklidu, dosah hadic, umístění zásuvek a doplňků i návaznosti na stavební řešení.
Dostanete návrh
Připravím podklady k projednání a začlenění do projektu. Termín zpracování potvrdím podle rozsahu a dodaných podkladů.
Časté otázky
Co potřebujete vědět předem.
Je návrh skutečně zdarma?
Ano, návrh centrálního vysávání pro rodinný dům podle dodaných půdorysů připravím zdarma. Dodávka zařízení a montáž mají samostatnou cenovou nabídku. U složitějších objektů nejprve upřesníme rozsah spolupráce.
Musí se jednotka koupit už během hrubé stavby?
Přípravu rozvodů a osazení jednotky lze řešit v různých etapách. Konkrétní postup sladíme se stavbou a požadavky navrženého systému.
Je stažená zpráva hotovým projektem?
Je to editovatelná šablona technické zprávy. Pro konkrétní stavbu patří k výkresu rozvodů, legendě, výpisu prvků a technickým podkladům zařízení. Celek musí zkontrolovat a koordinovat odpovědný projektant stavby.
Může se ozvat přímo investor?
Ano. Návrh můžeme projít s investorem a následně jej koordinovat s jeho projektantem. Nabídka je určena i stavebníkům, kteří chtějí přípravu vyřešit včas.
Pojďme nad vaším projektem začít
Pošlete mi půdorysy.
Ozvu se vám osobně.
Do zprávy uveďte „Pro projektanty“, místo a fázi stavby a případný požadovaný termín. Přiložte půdorysy v PDF, JPG nebo PNG.
Formulář na webu přijímá až 3 soubory, každý do 5 MB a dohromady do 10 MB.
Marek Jírovec
Návrh × realizace × servis
CVS INSTALL × HUSKY
603 444 588
marek.jirovec@cvs-install.cz
Máte jen první skicu nebo potřebujete probrat návaznosti? Zavolejte mi a domluvíme další postup.
